SV070은 7인치 정전식 터치 화면과 SENVAS Runtime을 갖춘 패널입니다. Raspberry Pi OS에서 동작하며 화면 개발 도구로 SENVAS Designer를 사용합니다. 이 글은 제품 상세 자료에 제시된 화면, 시스템, 통신 및 설치 사양을 정리한 것입니다.

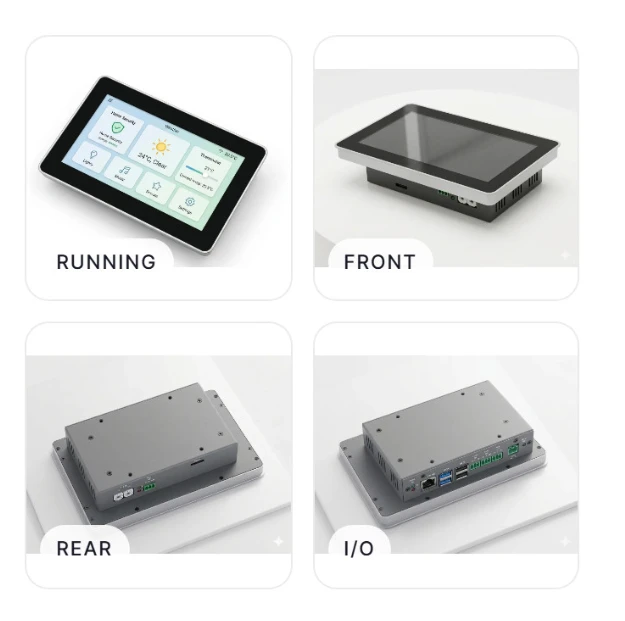

SENVAS 터치 패널의 동작 화면과 전면·후면 외관

화면과 터치

SV070의 화면은 7인치 TFT이며 해상도는 1024 × 600입니다. 외형은 188 × 123 mm이고 화면 밝기는 400 cd/m²입니다.

항목사양
화면7인치 TFT
해상도1024 × 600
색상 수16.7M
표시 영역154.21 × 85.92 mm
휘도400 cd/m²
명암비800 : 1
응답 시간30 ms
시야각85° / 85° / 85° / 85°
백라이트LED
MTBF30,000시간 초과 (LCD 사양표 기준)

터치는 멀티포인트 정전식입니다. 자료상 투과율은 85% 이상, 경도는 6H이며 연결 방식은 COF, 컨트롤러 인터페이스는 I²C입니다. 드라이버는 Linux로 표기되어 있습니다.

시스템과 소프트웨어

항목사양
CPUBroadcom BCM2711, 쿼드코어 Cortex-A72, 1.5 GHz
그래픽 APIOpenGL ES 3.0
메모리2 GB LPDDR4
저장장치Micro SD 카드, 32 GB / 64 GB 옵션
OSRaspberry Pi OS
실행 환경SENVAS Runtime
개발 도구SENVAS Designer, AI 기반 UI 디자인

화면 개발 환경은 SENVAS HMI 기술 소개에서 더 자세히 볼 수 있습니다.

통신 포트와 전원

항목사양
RS-2321채널
RS-4853채널
이더넷RJ45 1포트, 10/100/1000 Mbps
USB 2.02포트
USB 3.02포트
SD 슬롯Micro SD 1개
부저전자식 부저
입력 전압DC 12~28 V

이더넷과 직렬 통신 포트를 함께 제공합니다. 장비를 연결할 때는 포트 종류뿐 아니라 상대 장비의 통신 설정과 사용하는 소프트웨어의 프로토콜 지원도 함께 확인해야 합니다.

외형과 패널 설치

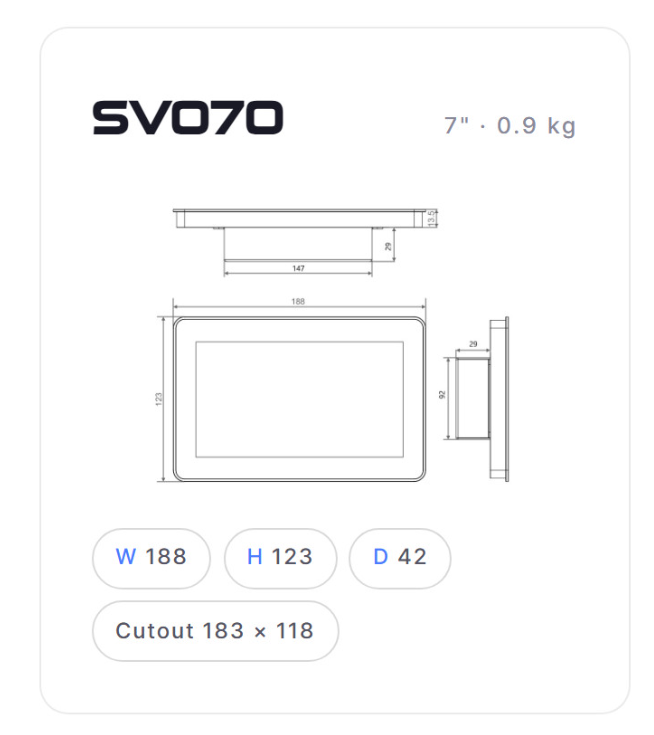

SV070 외형 및 패널 타공 치수

항목사양
외형, 가로 × 세로 × 깊이188 × 123 × 42 mm
무게약 900 g
패널 타공, 가로 × 세로183 × 118 mm

판넬 가공에는 183 × 118 mm 타공 치수를 기준으로 삼고 깊이 42 mm 외에 후면 커넥터와 케이블이 차지할 공간을 확보해야 합니다. 외형 치수와 타공 치수는 다릅니다.

SV100과의 차이

SV070은 7인치·1024 × 600, SV100은 10.1인치·1280 × 800입니다. SV070의 외형과 타공 치수가 더 작고 무게도 약 100 g 적습니다. 밝기는 SV070이 400 cd/m², SV100이 250 cd/m²로 다릅니다. CPU, 메모리, 통신 포트 구성과 입력 전압은 제공된 자료에서 공통 사양으로 제시되어 있습니다.

제품 개요는 SENVAS 터치 패널 소개에서 확인할 수 있습니다.

자료 출처

제품 판매 페이지에서 제공한 사양표와 외형 도면을 기준으로 정리했습니다.
