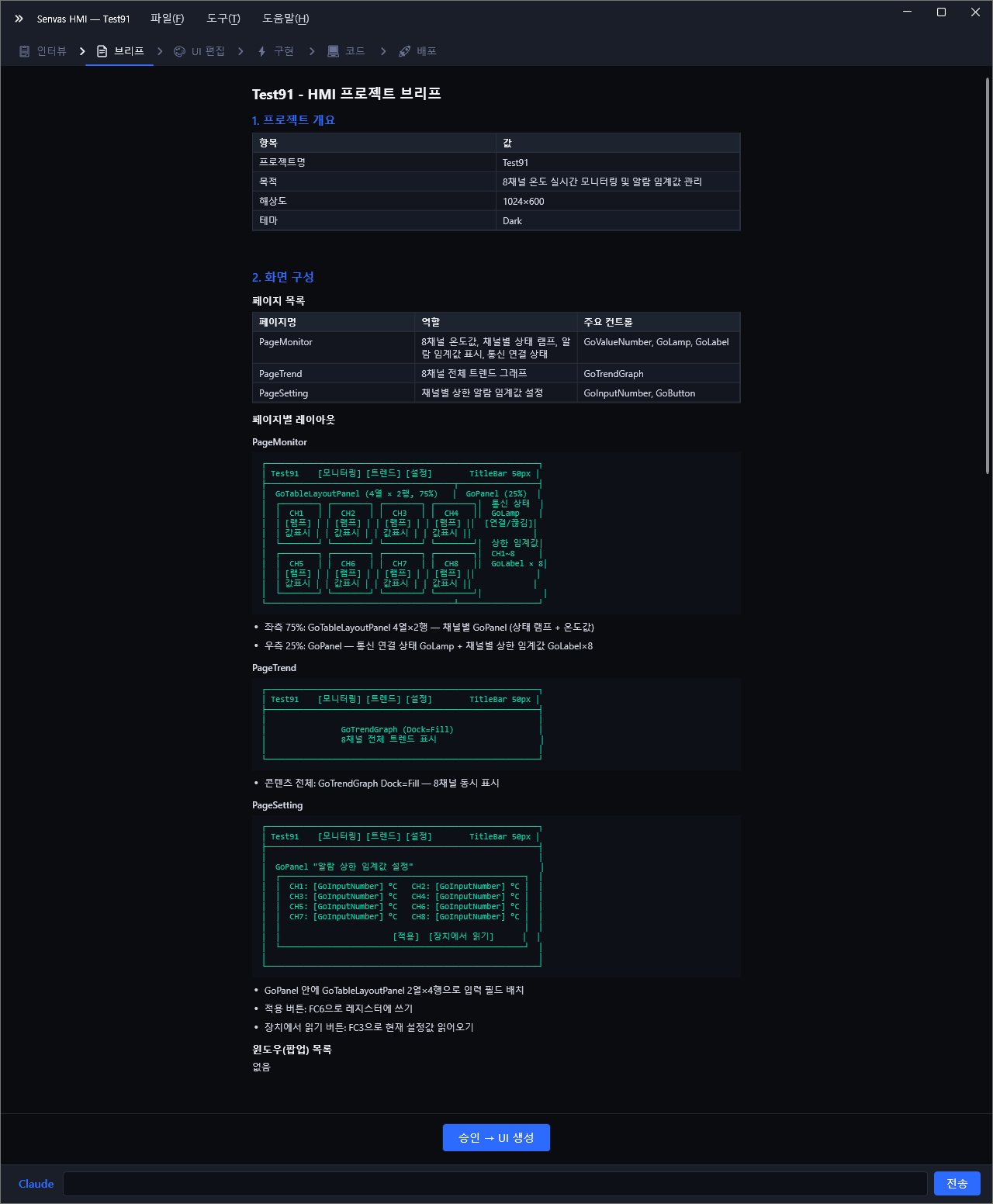

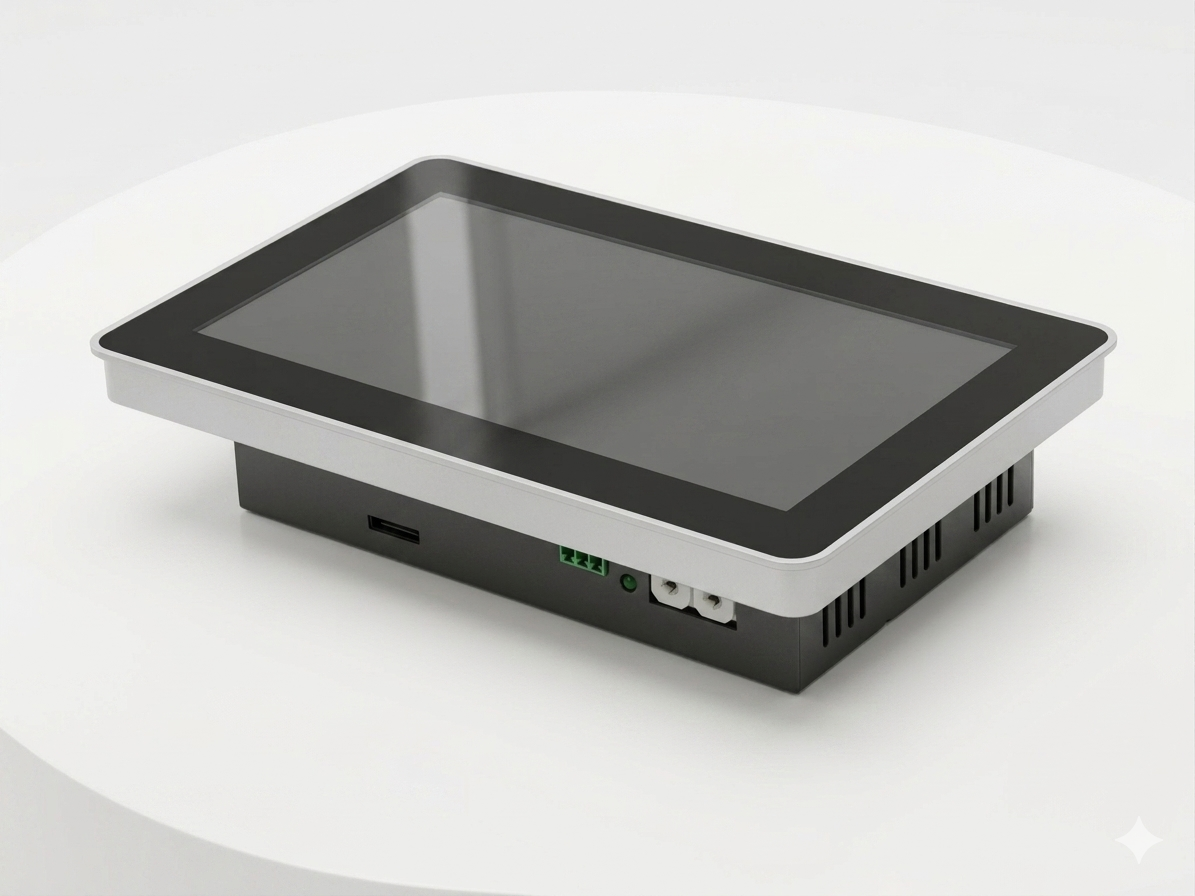

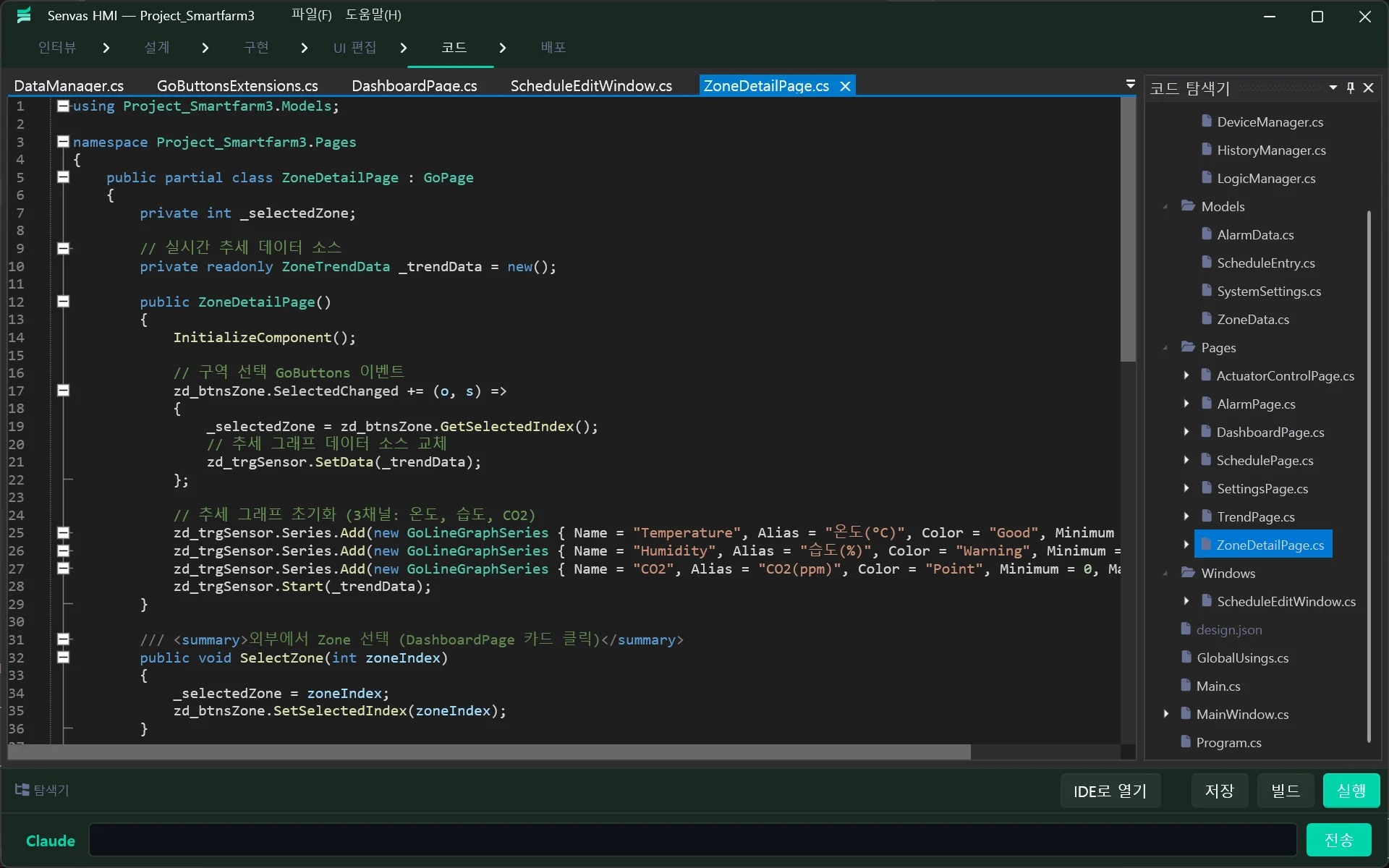

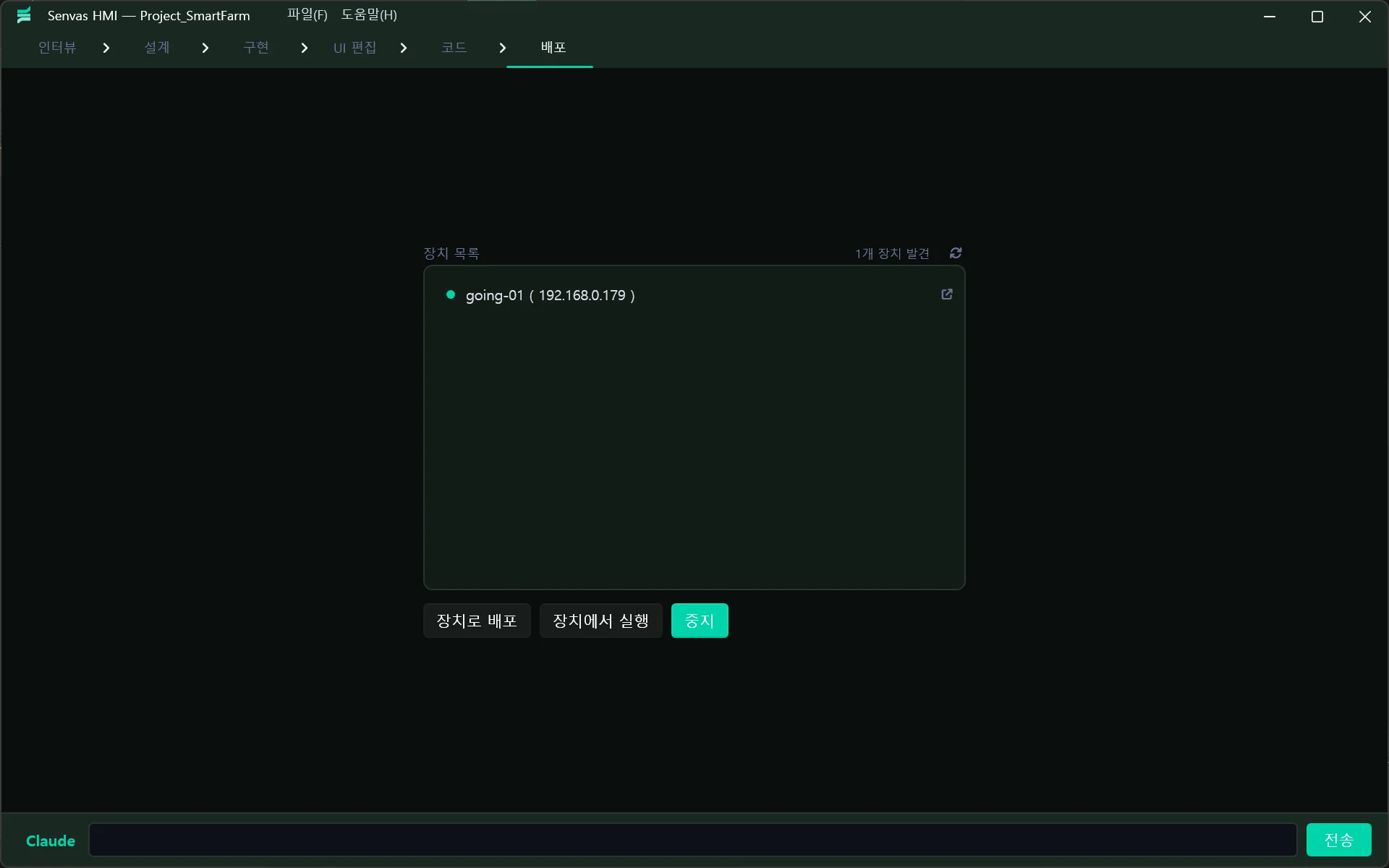

Test91 — HMI 프로젝트 브리프

1. 프로젝트 개요

항목	값
프로젝트명	Test91
목적	8채널 온도 실시간 모니터링
해상도	1024×600
테마	Dark

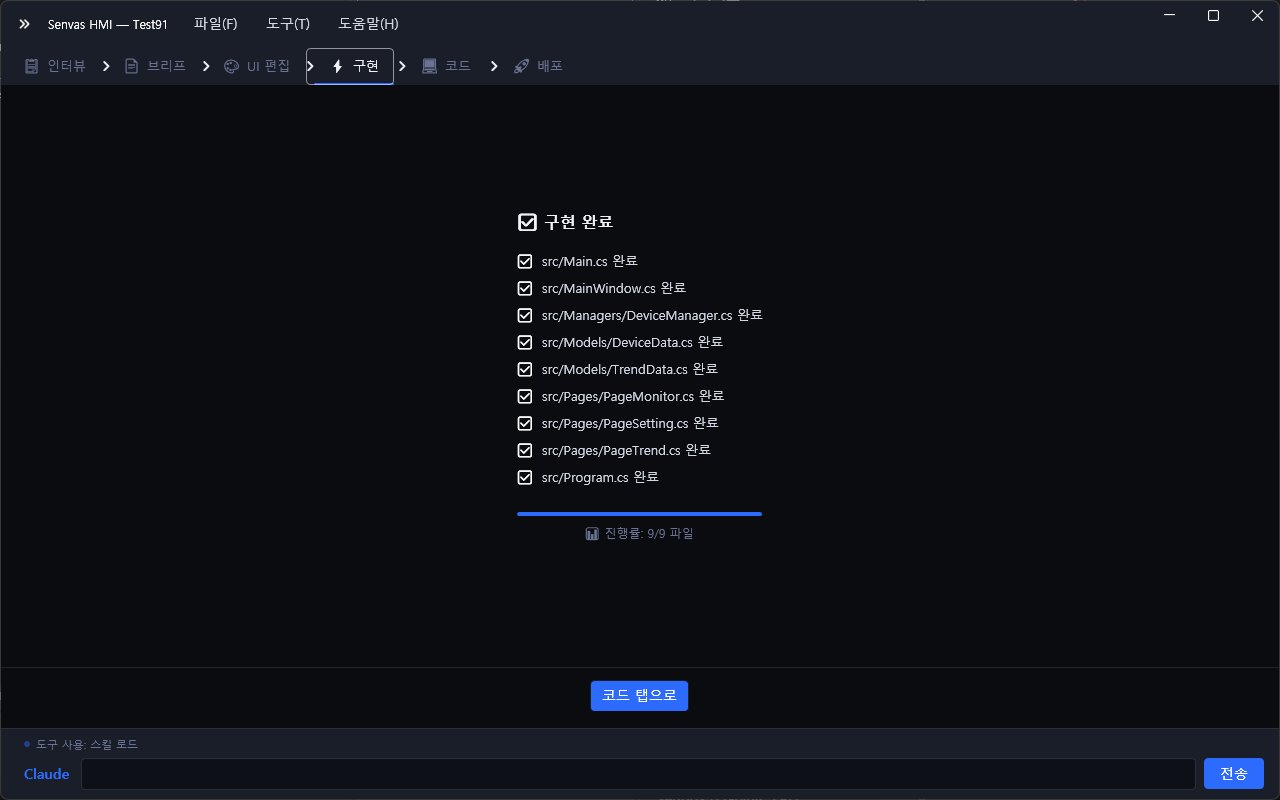

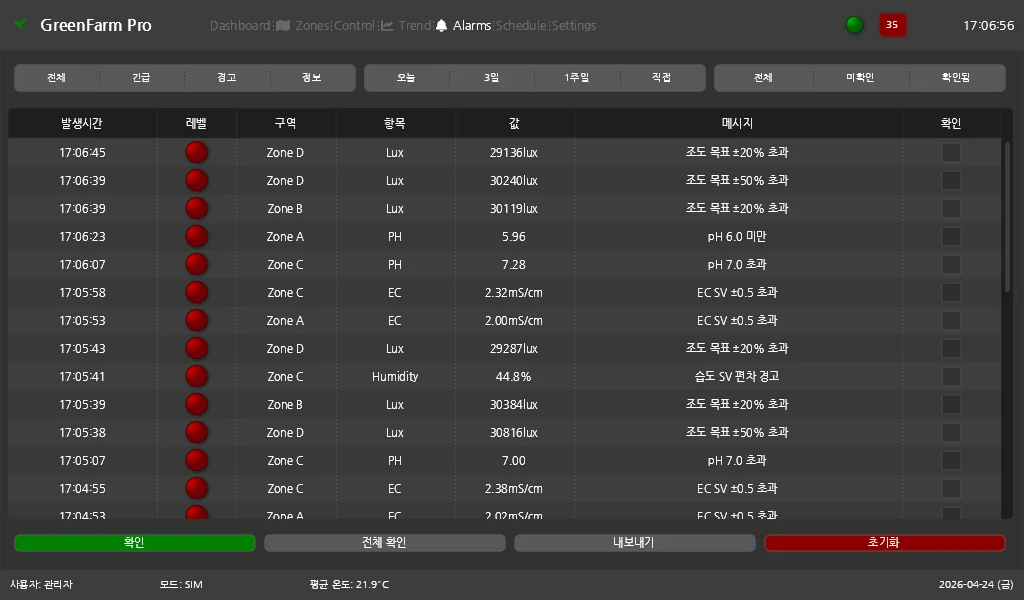

2. 화면 구성

페이지 목록:

• PageMonitor: 8채널 온도값, 채널별 상태 램프
• PageTrend: 8채널 전체 트렌드 그래프
• PageSetting: 채널별 상한 알람 임계값 설정

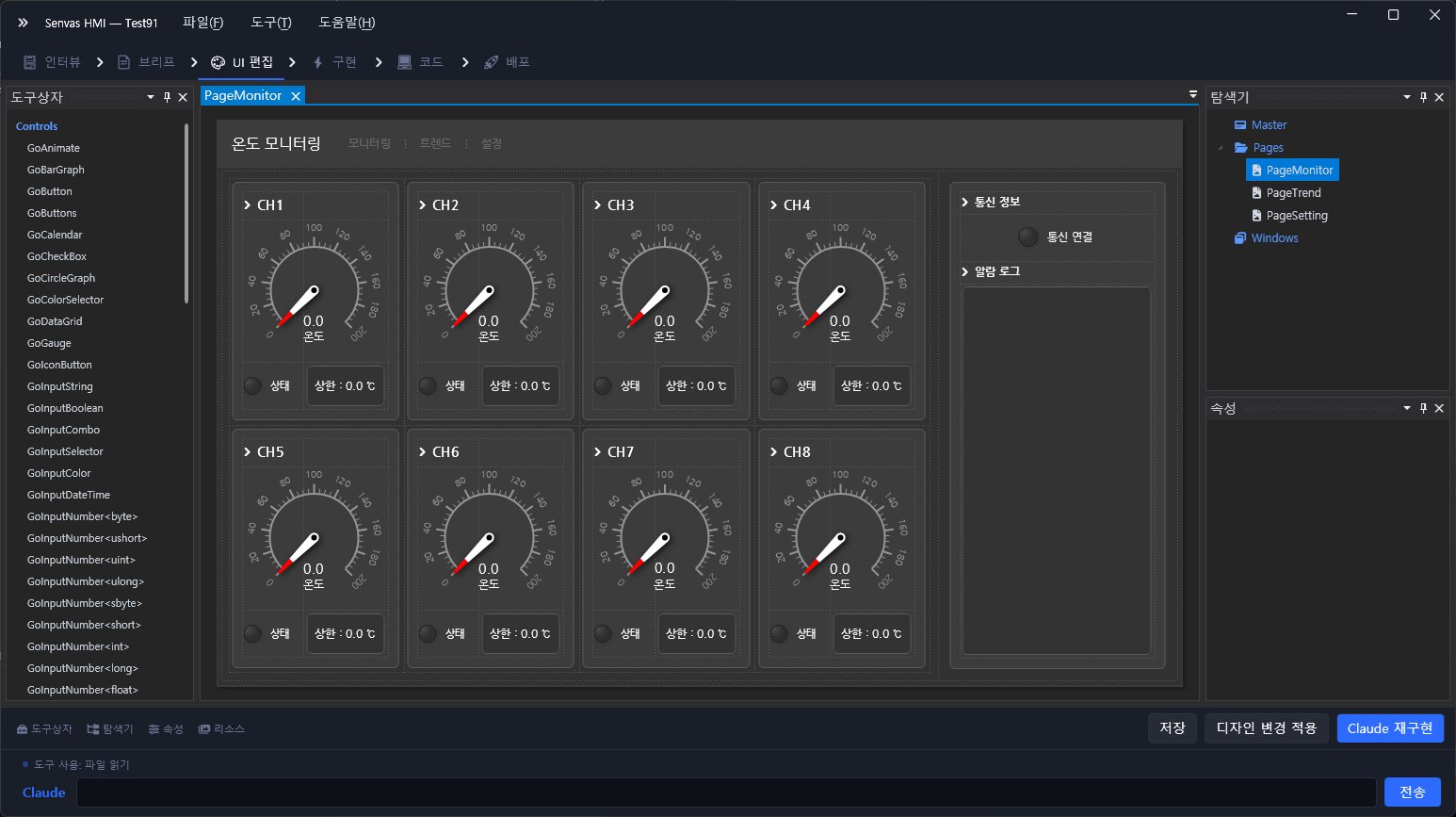

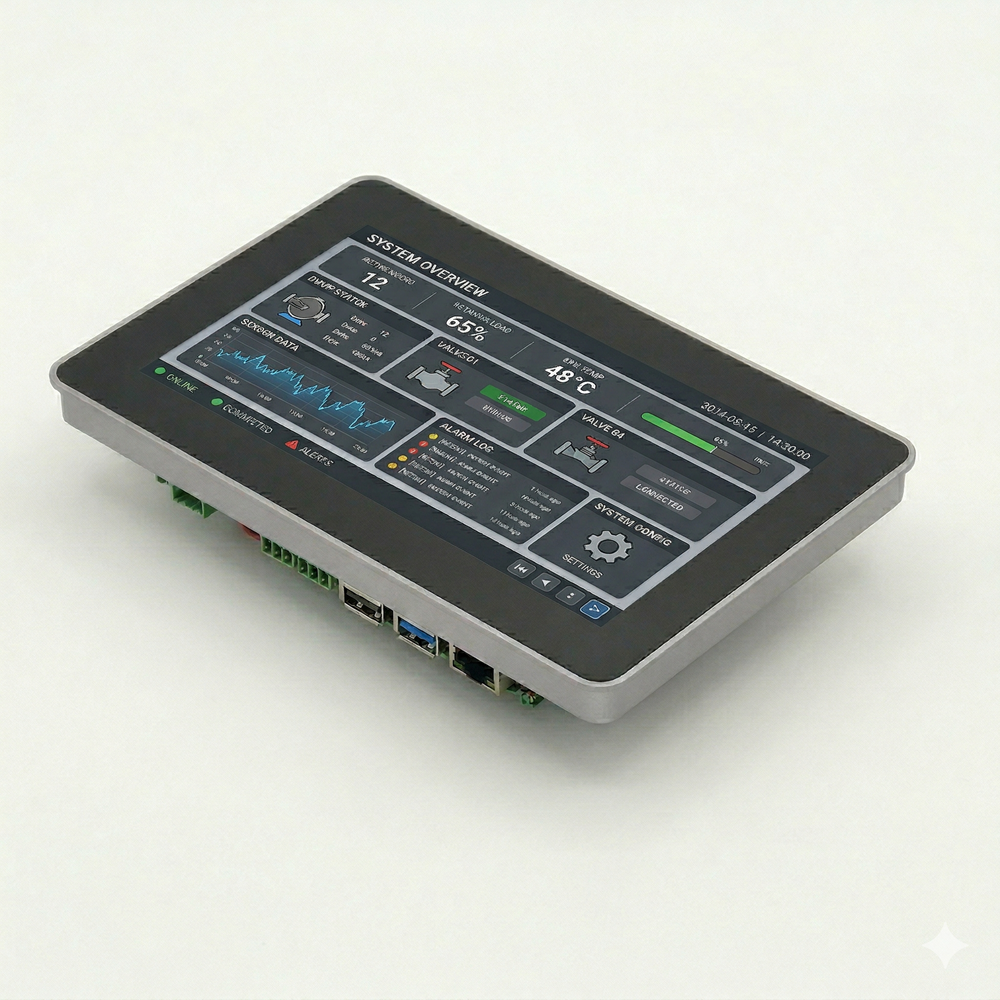

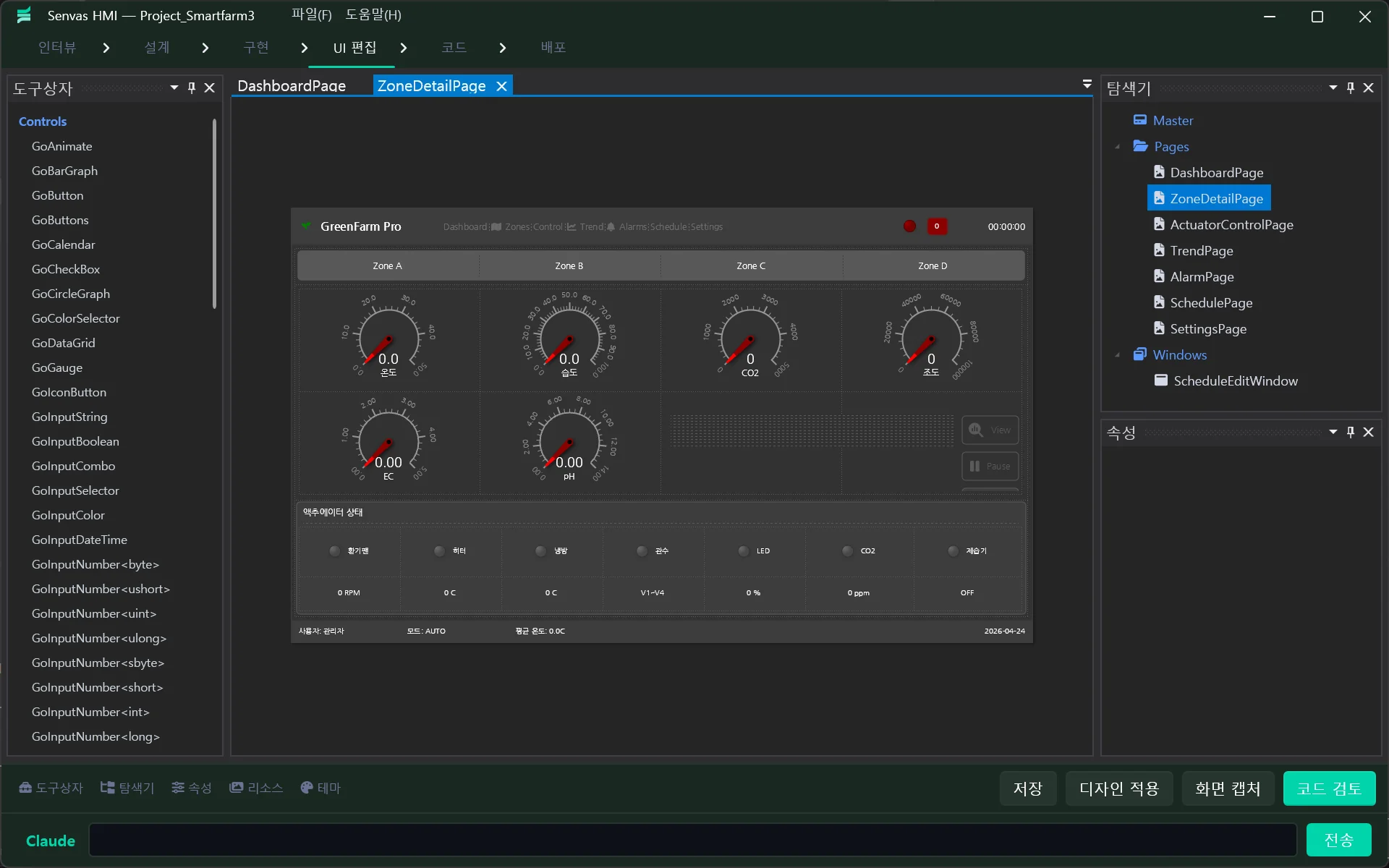

페이지별 레이아웃 (PageMonitor)

┌──────────────────────────────────────┐
│ Test91   [모니터링][트렌드][설정]      │
├────────────────────┬─────────────────┤
│ ┌──┐ ┌──┐ ┌──┐ ┌──┐│  통신 상태       │
│ │CH1││CH2││CH3││CH4││  └ 연결 / 끊김   │
│ └──┘ └──┘ └──┘ └──┘│                 │
│ ┌──┐ ┌──┐ ┌──┐ ┌──┐│  상한 임계값      │
│ │CH5││CH6││CH7││CH8││  CH1 ~ CH8      │
│ └──┘ └──┘ └──┘ └──┘│                 │
└────────────────────┴─────────────────┘

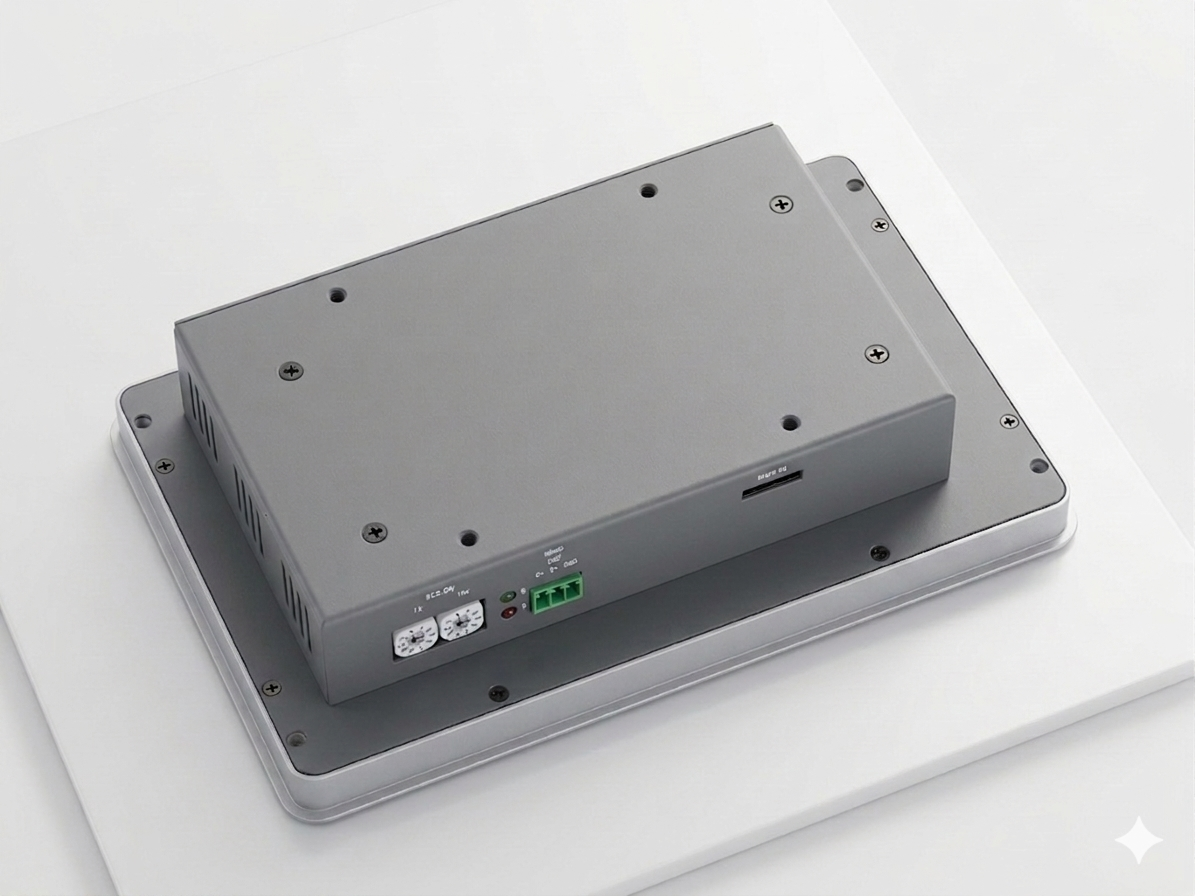

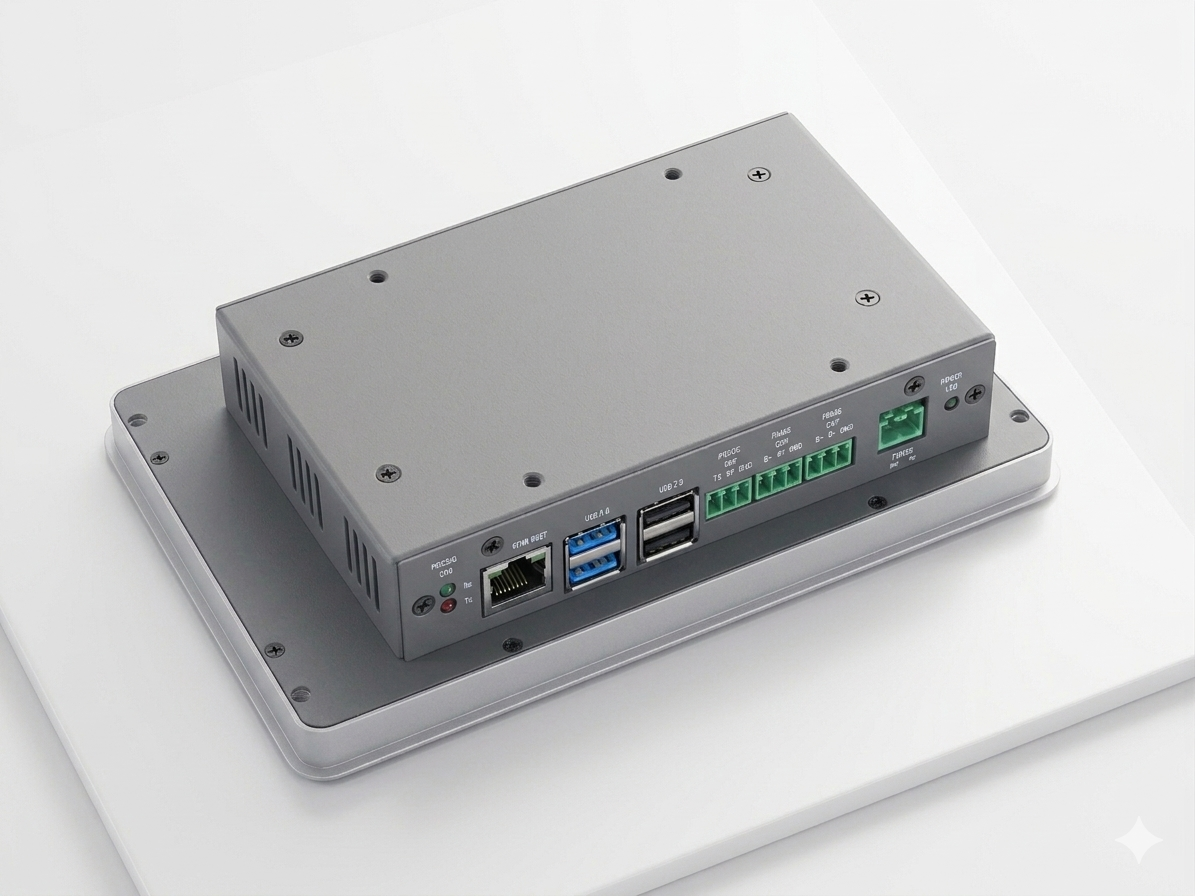

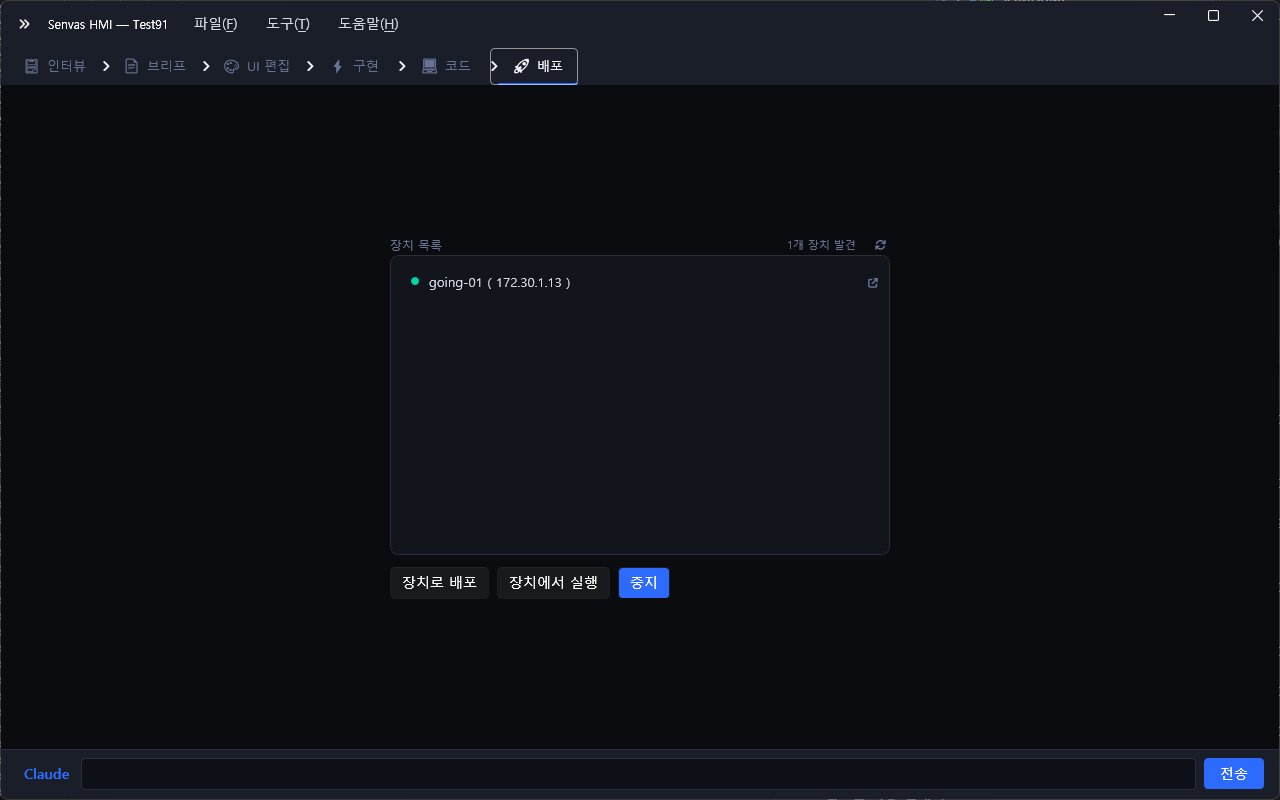

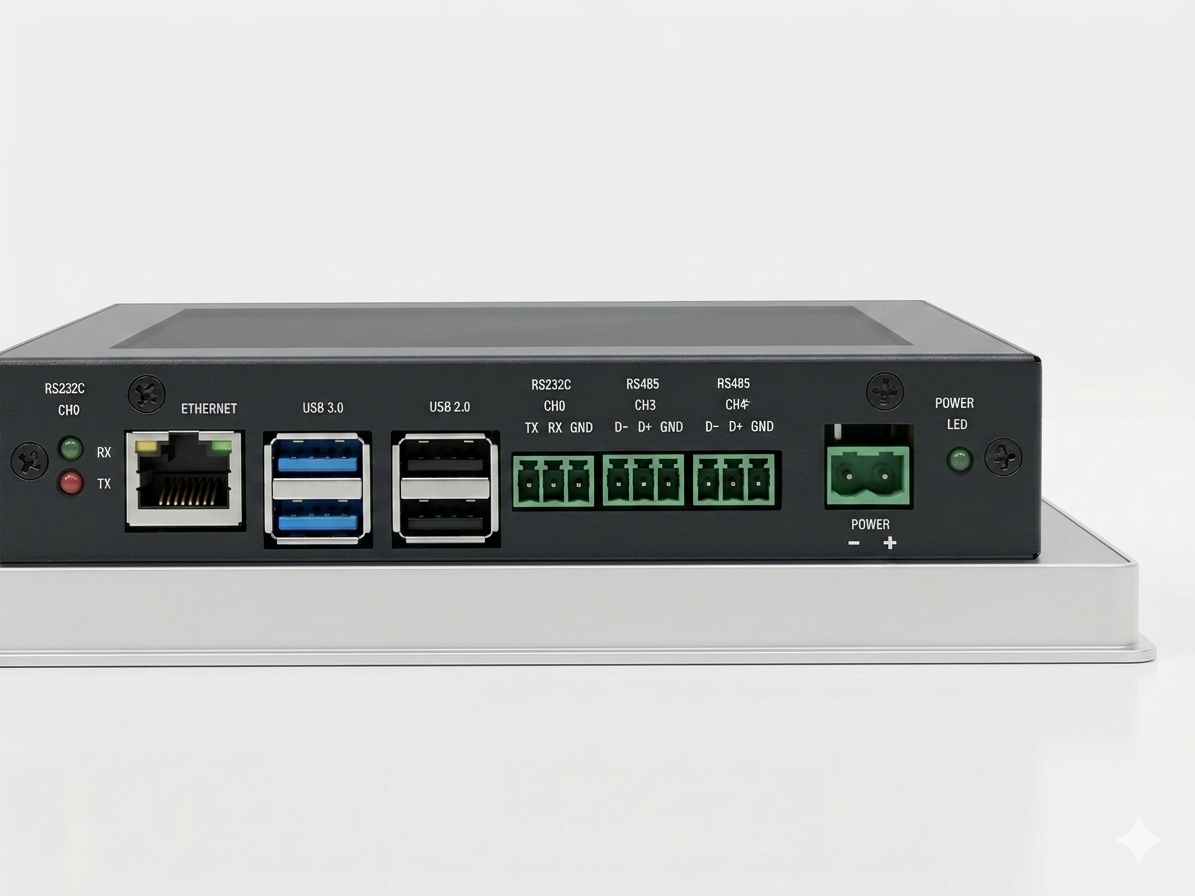

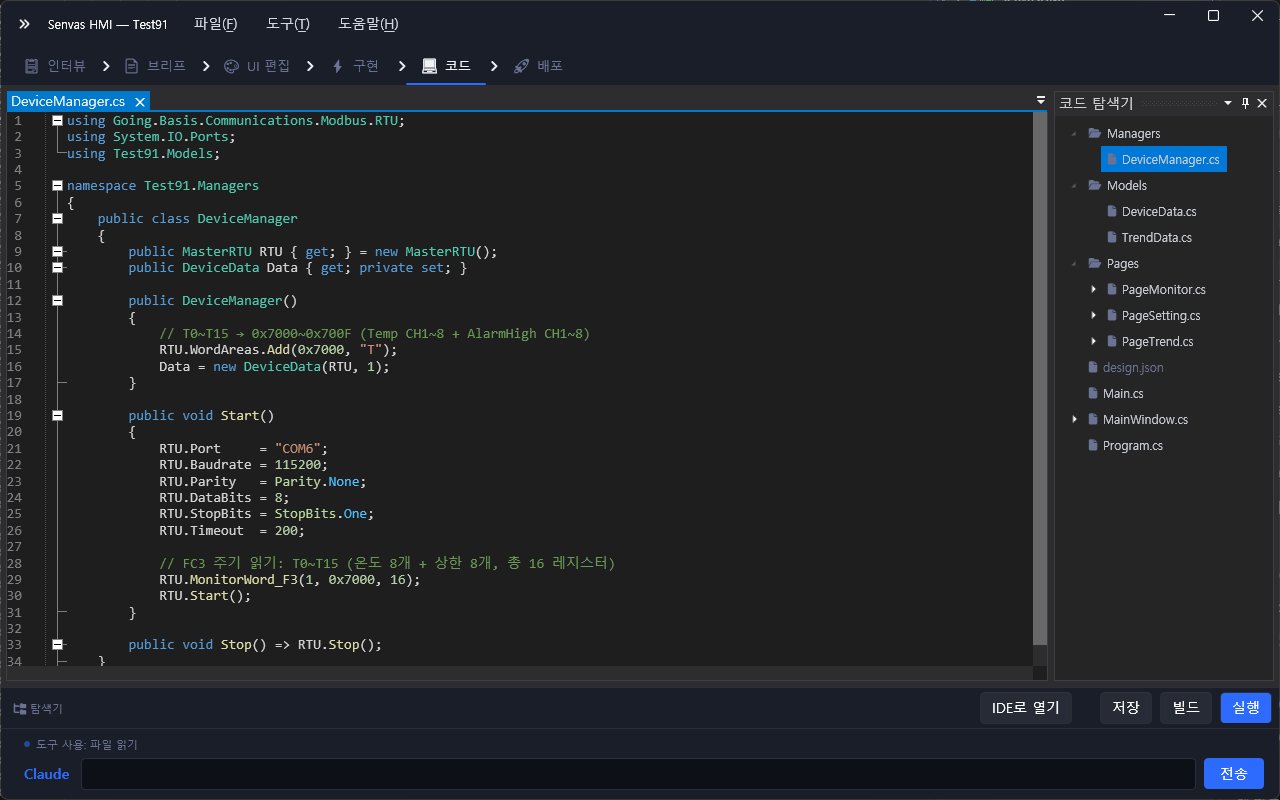

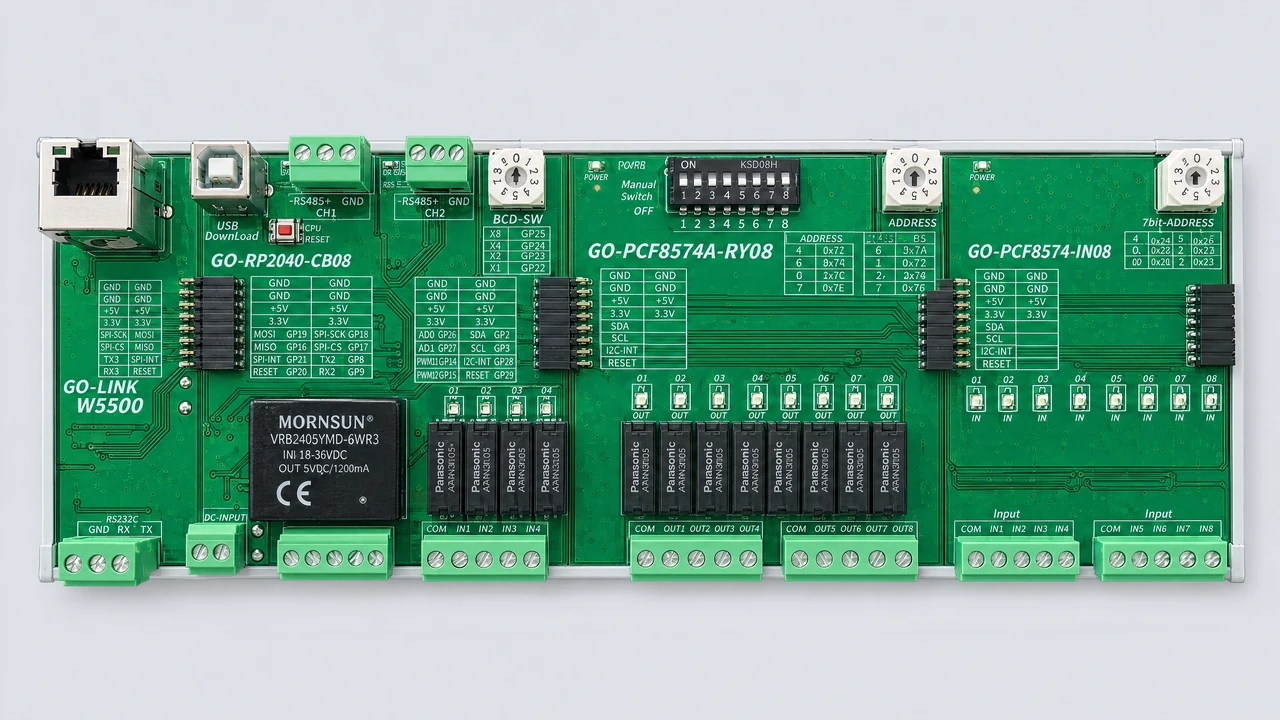

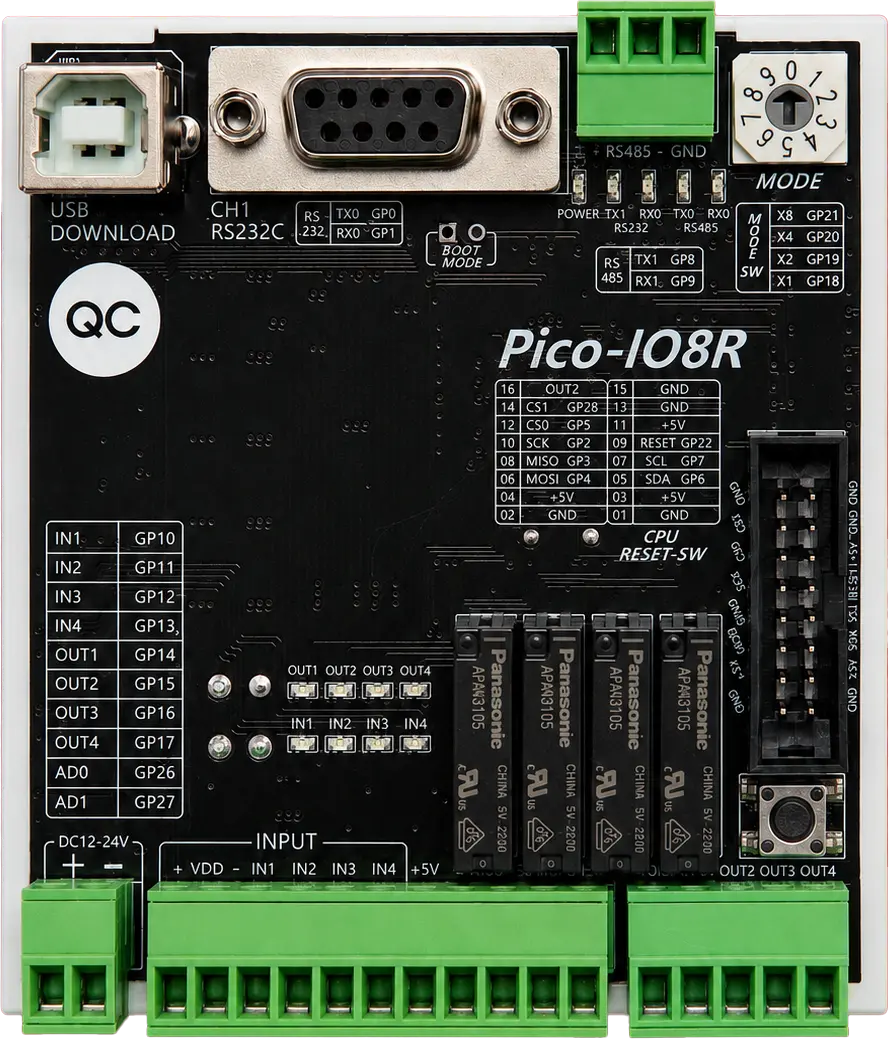

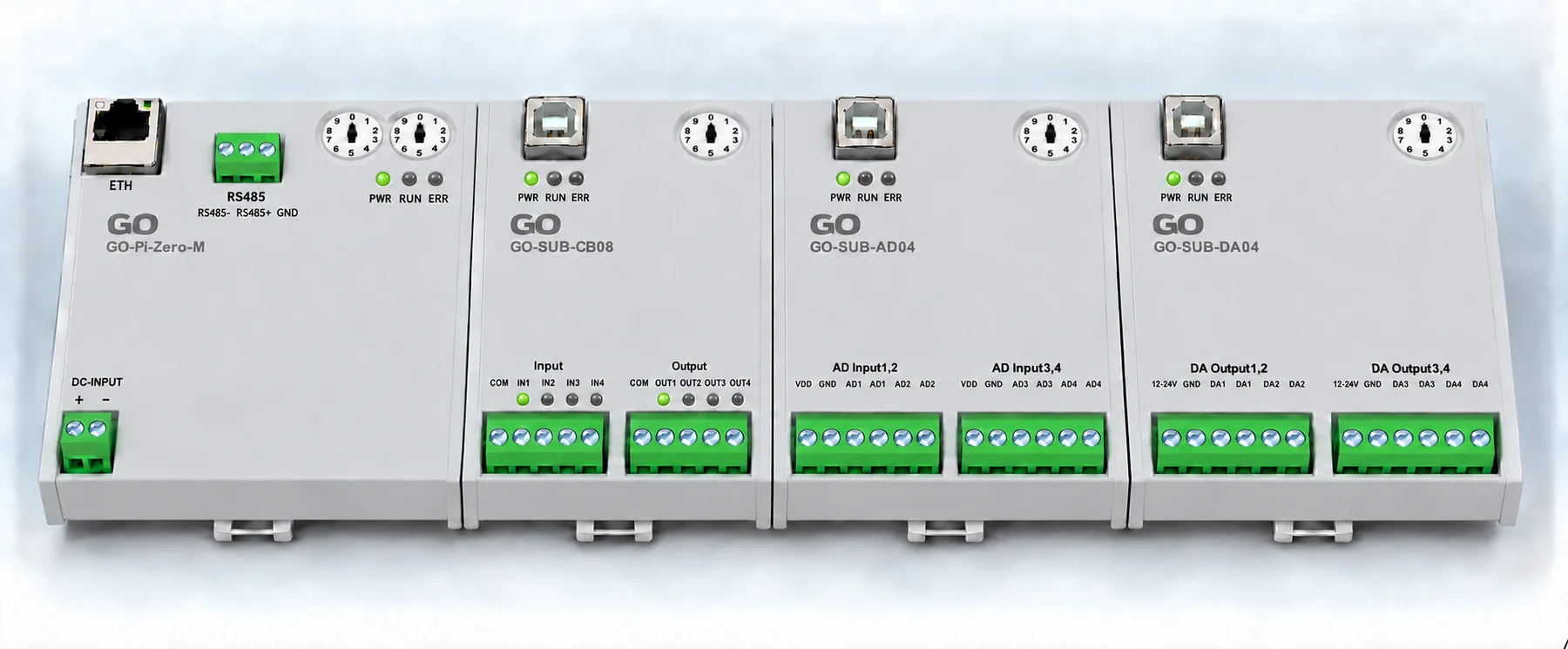

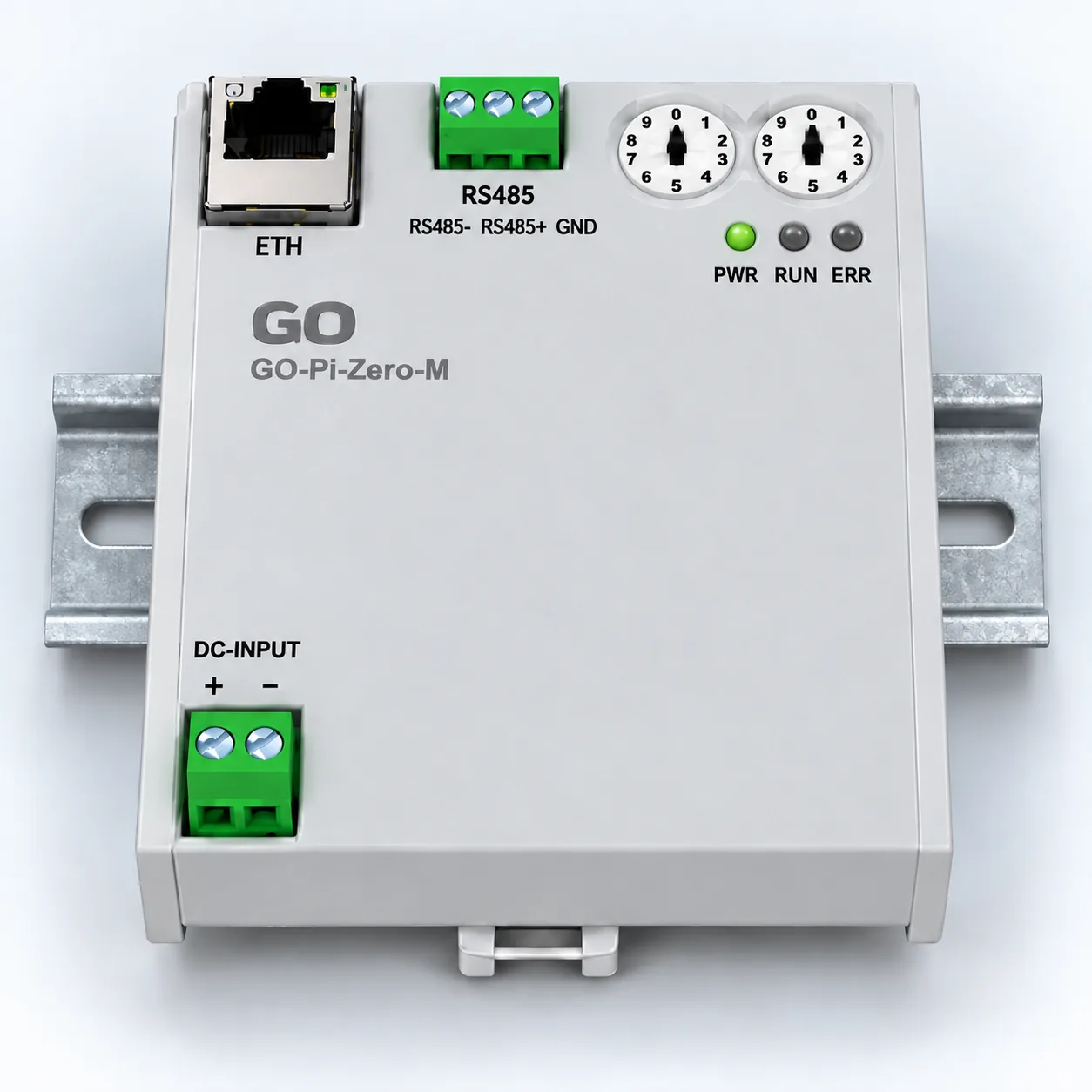

3. 통신 설정

• Modbus RTU
• 포트: COM6
• 보드레이트: 9600bps
