SV100은 10.1인치 정전식 터치 화면과 SENVAS Runtime을 갖춘 패널입니다. Raspberry Pi OS에서 동작하며 화면 개발 도구로 SENVAS Designer를 사용합니다. 이 글은 제품 상세 자료에 제시된 화면, 시스템, 통신 및 설치 사양을 정리한 것입니다.

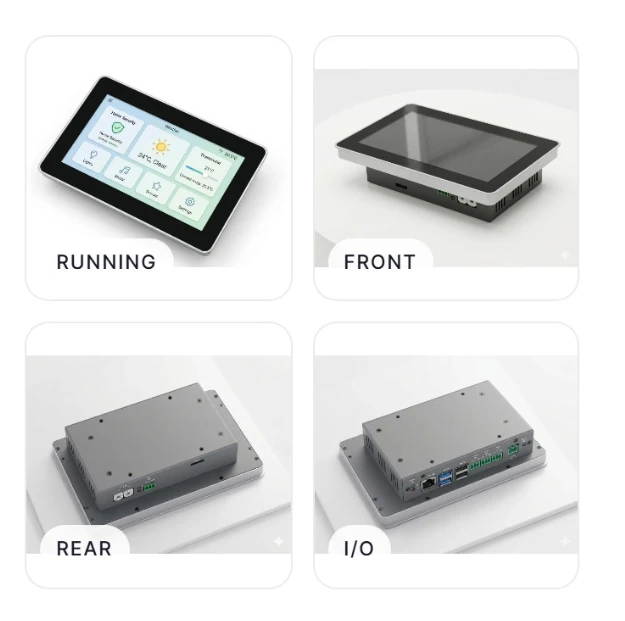

SENVAS 터치 패널의 동작 화면과 전면·후면 외관

화면과 터치

SV100의 화면은 10.1인치 TFT이며 해상도는 1280 × 800입니다. 7인치 SV070보다 화면과 해상도가 크며 화면 밝기는 250 cd/m²입니다.

항목사양
화면10.1인치 TFT
해상도1280 × 800
색상 수16.7M
표시 영역216.58 × 135.36 mm
휘도250 cd/m²
명암비1000 : 1
응답 시간30 ms
시야각80° / 80° / 80° / 80°
백라이트LED
MTBF30,000시간 초과 (LCD 사양표 기준)

터치는 멀티포인트 정전식입니다. 자료상 투과율은 85% 이상, 경도는 6H이며 연결 방식은 COF, 컨트롤러 인터페이스는 I²C입니다. 드라이버는 Linux로 표기되어 있습니다.

시스템과 소프트웨어

항목사양
CPUBroadcom BCM2711, 쿼드코어 Cortex-A72, 1.5 GHz
그래픽 APIOpenGL ES 3.0
메모리2 GB LPDDR4
저장장치Micro SD 카드, 32 GB / 64 GB 옵션
OSRaspberry Pi OS
실행 환경SENVAS Runtime
개발 도구SENVAS Designer, AI 기반 UI 디자인

화면 개발 환경은 SENVAS HMI 기술 소개에서 더 자세히 볼 수 있습니다.

통신 포트와 전원

항목사양
RS-2321채널
RS-4853채널
이더넷RJ45 1포트, 10/100/1000 Mbps
USB 2.02포트
USB 3.02포트
SD 슬롯Micro SD 1개
부저전자식 부저
입력 전압DC 12~28 V

이더넷과 직렬 통신 포트를 함께 제공합니다. 장비를 연결할 때는 포트 종류뿐 아니라 상대 장비의 통신 설정과 사용하는 소프트웨어의 프로토콜 지원도 함께 확인해야 합니다.

외형과 패널 설치

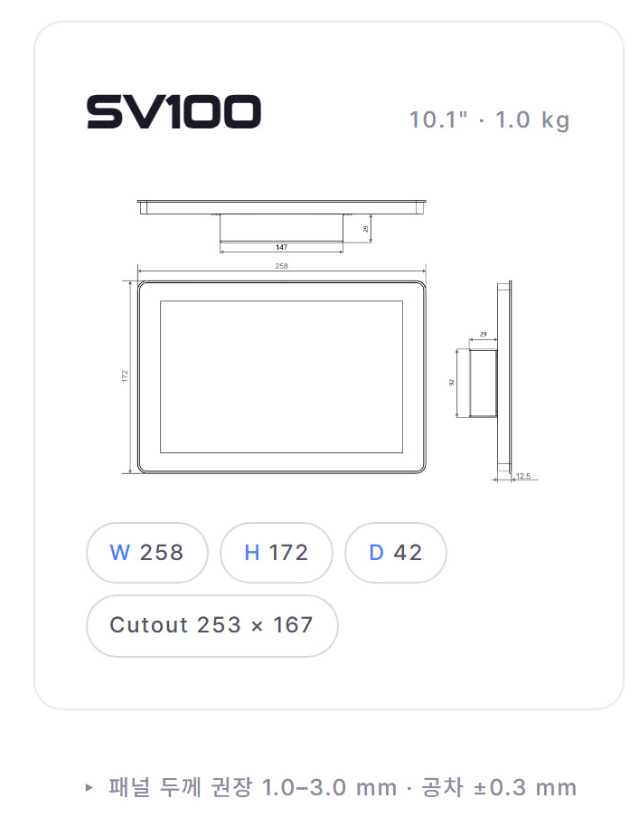

SV100 외형 및 패널 타공 치수

항목사양
외형, 가로 × 세로 × 깊이258 × 172 × 42 mm
무게약 1,000 g
패널 타공, 가로 × 세로253 × 167 mm
권장 패널 두께1.0~3.0 mm
도면 안내 공차±0.3 mm

판넬 가공에는 253 × 167 mm 타공 치수를 기준으로 삼고 깊이 42 mm 외에 후면 커넥터와 케이블이 차지할 공간을 확보해야 합니다. 외형 치수와 타공 치수는 다릅니다.

SV070과의 차이

SV100은 SV070보다 화면과 표시 해상도가 큽니다. 외형과 타공 치수도 함께 커지므로 7인치 모델과 같은 가공 치수를 사용할 수 없습니다. 밝기는 SV100이 250 cd/m², SV070이 400 cd/m²입니다. CPU, 메모리, 통신 포트 구성과 입력 전압은 제공된 자료에서 공통 사양으로 제시되어 있습니다.

제품 개요는 SENVAS 터치 패널 소개에서 확인할 수 있습니다.

자료 출처

제품 판매 페이지에서 제공한 사양표와 외형 도면을 기준으로 정리했습니다.
