2편은 보드 쪽이다. GO-RP2040-CB08을 연결하고 새 프로젝트에서 메인 보드와 포트를 지정한다.

준비물

구분내용
보드GO-RP2040-CB08
케이블USB Type-B
전원DC 24V
버튼푸시버튼 2개(기동, 정지)
PC1편에서 에디터를 설치한 Windows PC

GO-RP2040-CB08

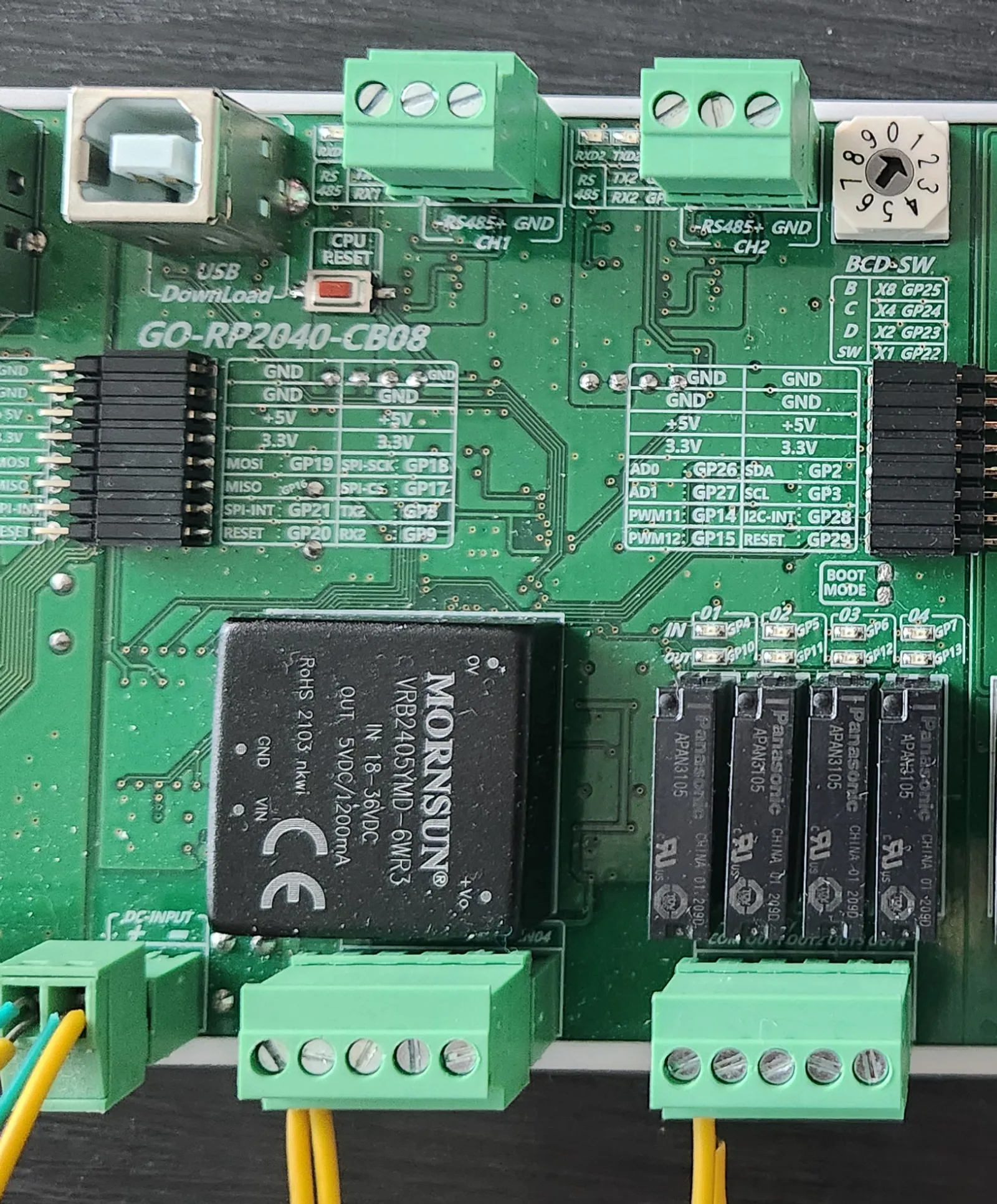

GO-RP2040-CB08 보드의 단자와 릴레이 배치

항목사양
전원 입력DC-INPUT + −, DC 24V(18~36V)
디지털 입력4점(IN01~IN04, 공통 COM). 포토커플러 절연, 무극성, DC 24V
릴레이 출력4점(OUT1~OUT4, 공통 COM). a접점, 5A 250VAC / 5A 30VDC
아날로그ADC 2, DAC 2
통신RS-485 2채널(CH1, CH2)
PC 연결USB Type-B(USB DownLoad)
표시입력 4, 출력 4 LED

단자와 주소

단자GPIO주소단자GPIO주소
IN01GP4P0OUT1GP10P4
IN02GP5P1OUT2GP11P5
IN03GP6P2OUT3GP12P6
IN04GP7P3OUT4GP13P7

메인 보드만 쓸 때의 주소다. 확장 카드를 넣으면 출력 주소가 뒤로 밀린다. 3편의 래더가 이 주소를 쓴다.

1. 버튼 배선

단자연결
DC-INPUT + / −DC 24V 전원
IN01기동 버튼을 거쳐 24V +
IN02정지 버튼을 거쳐 24V +
입력 COM24V −

2. 새 프로젝트와 메인 보드

프로젝트 화면 오른쪽 보드 칸의 메인 보드 (미지정) 항목

지정하고 나면 보드 칸이 이렇게 바뀐다.

보드 칸에 표시된 메인 보드 GO-RP2040-CB08과 주소 P0~P7

항목상태
타깃 보드보드 칸 맨 위. Raspberry Pi Pico로 자동으로 바뀐다
주소입력 P0P3, 출력 P4P7. 바꾸려면 I/O 매핑
이더넷 모듈 사용꺼진 채로 둔다. 이더넷 보드(GO-LINK W5500)를 붙일 때만 켠다
슬롯 1~9확장 카드 자리. 이 시리즈에서는 비워 둔다

Test 프로젝트는 3편까지 쓴다.

3. 포트 선택

포트 선택 창에 표시된 COM18

다음 편

3편에서 AI로 래더를 만들고 보드에 배포해 릴레이를 움직인다.
